農業機械用夾持輸送鏈

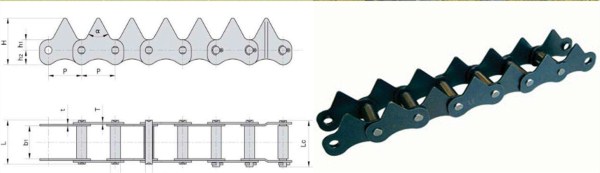

農業機械用夾持輸送鏈（或簡稱夾持鏈）是專門用于農業自動脫粒機械與半喂入式谷物聯合收割機等農業機械上夾持和輸送作物莖稈的鏈條，因此這種鏈條也稱作農業機械喂入鏈、脫粒機鏈。夾持鏈分為不帶套筒的鏈條結構形式和帶套筒鏈條的內鏈節結構；夾持鏈在水稻收割機上應用非常廣泛。鏈條的基本結構與套筒滾子鏈類似，其特點是這種鏈條鏈板為高尖齒狀，且內節內寬很大，以增加夾持的寬度和牢固性。在工作時夾持鏈與導軌共同形成對作物莖稈的承托和夾持，并依靠鏈條的運轉達到均勻輸送莖稈的目的。夾持鏈?zhǔn)褂脮r(shí)一般速度較低，工作中承受拉伸載荷也較小，屬于超輕型功能性輸送鏈。夾持輸送鏈可以多排并列使用。另外根據實際需要，只要加大鏈條鉸鏈和內、外鏈板間的間隙，夾持鏈也可以具有側彎的功能。
夾持鏈鏈板上頂齒的夾角是重要的參數，它與鏈條的工作性能有很大的關系。使用時，莖稈能否均勻地同輸送鏈同步前進，并且使相鄰鏈板齒側間具有的空間盡可能的大，這將取決于頂齒間夾角的數值。這是因?yàn)轫旪X的夾角與莖稈空間和夾持力的大小有關的緣故。頂齒的夾角要根據不同收割機的實際使用要求來確定，因此標準中沒有規定出該夾角數值，一般常用的夾角數值有70°、90°、60°和75°等，而現在常用的鏈板外形型式和尺寸要求在JB/T 8883中已有規定。目前在使用中的農業機械用夾持輸送鏈(特別是一些內節內寬尺寸很大的夾持鏈)，還有采用帶翻孔結構的內鏈板，內鏈板板孔翻邊是將套筒和內鏈板做成了一體，鏈條結構上省去了套筒這一零件，這樣結構的好處是不存在鏈板與套筒間的聯接牢固度問題，但為了保證鏈條的整體牢固度，必須保證外鏈節上銷軸鉚合的質量。但是帶翻孔結構的內鏈板一般只能采用低碳結構鋼制造，這種鏈板的抗拉強度勢必會比中碳結構鋼制造的內鏈板(一般不帶翻孔結構)要低一些，這樣就會降低整鏈的抗拉性能。所以，越來越多的收割機新機型所用夾持鏈條內鏈板都趨于采用不翻孔結構，而采用帶套筒的夾持鏈，使鏈條的穩定性更好、強度更高。由于翻孔結構夾持鏈條目前市場上用量仍舊比較大，所以JB/T 8883- 201X 中仍保留了翻孔鏈板結構的鏈條。
